Keakuratan endoskopi gastrointestinal modern disebabkan oleh lompatan teknologi yang diam-diam: peralihan dari kumpulan serat optik yang rapuh ke mikroelektronika solid-state. Beberapa dekade yang lalu, dokter mengintip melalui lensa mata kecil yang dipasang pada teropong serat optik fleksibel. Instrumen ini memberikan kejernihan terbatas dan sering mengalami degradasi gambar akibat pecahan serat kaca.
Saat ini, modern kolonoskop listrik mengubah visualisasi endoluminal. Dengan mengganti bundel serat transmisi gambar yang halus dengan sensor gambar mikro resolusi tinggi di ujung penyisipan, lingkup kolonoskopi elektronik canggih ini menangkap video digital langsung di dalam saluran pencernaan. Ini memproses sinyal melalui prosesor video digital dan menghasilkan gambar yang jelas dan real-time pada monitor definisi tinggi tingkat medis.
Selain pandangan yang lebih jelas, transisi ini mengubah kamera diagnostik sederhana menjadi platform terapi aktif. Dokter kini melakukan biopsi yang ditargetkan, reseksi polip kompleks, dan menghentikan pendarahan internal dalam satu sesi invasif minimal. Dalam panduan terperinci ini, kami mengeksplorasi bagaimana mikroelektronika solid-state menggerakkan kolonoskop listrik modern , memeriksa komponen strukturalnya, membandingkannya dengan teknologi lama, dan menunjukkan bagaimana pembeli layanan kesehatan B2B mengevaluasi sistem ini untuk pengaturan klinis.
Kolonoskop listrik beroperasi sebagai jaringan umpan balik elektro-optik yang lengkap dan bukan sebagai alat tunggal yang berdiri sendiri. Sistem ini mengintegrasikan tiga tahap utama: penangkapan sinyal mikro-sensor langsung, transmisi sinyal terisolasi berkecepatan tinggi melalui tabung penyisipan fleksibel, dan rekonstruksi sinyal digital di dalam prosesor video eksternal.
Di ujung distal setiap lingkup gastrointestinal listrik canggih , sensor gambar solid-state mini berfungsi sebagai kamera digital mikroskopis. Pabrikan mengintegrasikan Charge-Coupled Device (CCD) atau chip Complementary Metal-Oxide-Semiconductor (CMOS) ke dalam tip ini.
Jejak Miniatur: Berukuran hanya beberapa milimeter, sensor ini ditempatkan di samping lensa pemandu cahaya, nozel udara/air, dan saluran instrumen tanpa memperbesar diameter ujung distal.
Penerangan yang Ditargetkan: Unit sumber cahaya dingin berintensitas tinggi mentransmisikan cahaya melalui bundel pemandu serat ke dalam tabung penyisipan, memancarkan cahaya seragam dan bebas panas ke mukosa usus.
Pengambilan Digital Langsung: Foton yang dipantulkan dari dinding mukosa menyerang rangkaian sensor, mencatat pencahayaan lokal dan distribusi warna langsung di lokasi pengamatan.
Energi cahaya yang mengenai susunan piksel menghasilkan muatan listrik yang sangat kecil. Muatan ini mencerminkan warna permukaan dan topografi lokal, yang memulai jalur pemrosesan digital:
Konversi Fotonik: Piksel sensor mengubah dampak foton menjadi sinyal listrik analog bertegangan rendah.
Transmisi Terlindungi: Rangkaian kabel berpelindung miniatur dipasang di poros lingkup fleksibel, melindungi sinyal sensitif dari gangguan unit bedah elektro (ESU).
Pemrosesan Waktu Nyata: Kabel internal mentransfer sinyal mentah langsung ke pusat sistem video eksternal untuk rendering seketika.

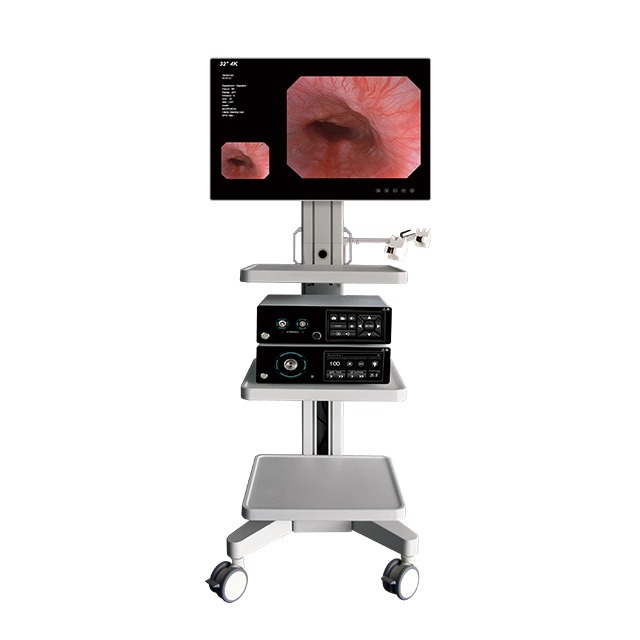

Unit pemrosesan video bertindak sebagai pusat intelijen bagi masyarakat modern sistem kolonoskopi listrik :
Peningkatan Gambar Digital: Prosesor menyaring kebisingan elektronik, menyeimbangkan nilai putih, meningkatkan kontras tepi, dan mempertajam struktur pembuluh darah halus.
Rekonstruksi Video Dinamis: Mesin grafis berkecepatan tinggi mengubah rangkaian sinyal mentah menjadi aliran video digital dinamis dengan akurasi warna yang berjalan pada 60 frame per detik.
Tampilan Klinis: Monitor tampilan medis definisi tinggi mengeluarkan aliran video yang direkonstruksi, memberikan umpan balik visual yang jelas kepada tim klinis untuk keputusan diagnostik yang tepat.
Pilihan antara sensor CCD dan CMOS menentukan kecepatan perolehan sinyal, jangkauan dinamis, penggunaan daya, dan biaya produksi keseluruhan untuk kolonoskop listrik . Memahami perbedaan ini membantu direktur klinis memilih konfigurasi pencitraan yang optimal.
| Parameter Rekayasa | Kolonoskop Listrik Berbasis CCD | Kolonoskop Listrik Berbasis CMOS |
| Konversi Sinyal | Konversi muatan ke tegangan pada node keluaran | Konversi sinyal analog-ke-digital tingkat piksel |
| Sensitivitas Kebisingan | Kebisingan pembacaan rendah; kinerja cahaya rendah yang unggul | Kebisingan keseluruhan rendah; kemajuan pesat dalam kejernihan medan gelap |
| Konsumsi Daya | Penarikan daya yang lebih tinggi; memerlukan sirkuit kontrol eksternal | Penarikan daya yang sangat rendah; pembangkitan panas minimal |
| Rentang Dinamis | Rentang dinamis tinggi dengan kedalaman warna yang kaya | Rentang dinamis tinggi dengan pemrosesan HDR on-chip |
| Biaya Pembuatan | Biaya produksi khusus yang tinggi | Integrasi hemat biaya melalui fabrikasi semikonduktor standar |
Sensor CCD telah lama menjadi tolok ukur untuk ketepatan warna yang tinggi dan pembuatan video dengan noise rendah. Arsitektur penggandengan muatannya mentransfer muatan foton melintasi kisi piksel ke simpul keluaran terpadu, menghasilkan gambar mukosa yang sangat halus dan bebas dari artefak visual.
Sebaliknya, sensor CMOS modern mengintegrasikan sirkuit digital langsung ke setiap piksel. Tata letak ini memungkinkan piksel individual untuk memperkuat dan mendigitalkan respons sinyal secara mandiri. Arsitektur CMOS mengurangi kebutuhan daya sistem, meminimalkan timbulnya panas di dalam ujung penyisipan, dan mendukung kecepatan bingkai ultracepat. Frame rate yang cepat ini menjadikan CMOS ideal untuk stabilisasi frame real-time otomatis dan pengurangan noise aktif selama pergerakan lingkup.
Peningkatan cakupan serat optik ke kolonoskop fleksibel elektrik menghilangkan hambatan teknis yang sudah berlangsung lama, sehingga memberikan peningkatan kinerja yang jelas dalam rutinitas klinis sehari-hari.
Endoskopi serat optik lama mengandalkan ribuan serat kaca yang digabungkan untuk mengirimkan gambar optik fisik dari ujung ke lensa mata. Seiring waktu, pelenturan teropong akan merusak serat kaca individual, menciptakan piksel mati hitam permanen di seluruh bidang pandang.
Kolonoskop listrik menghilangkan transmisi gambar serat optik sama sekali. Dengan menangkap sinyal gambar digital langsung di ujung distal, cakupan elektronik mencegah degradasi gambar selama bertahun-tahun penggunaan klinis berat. Dokter mendapatkan resolusi definisi tinggi yang konsisten yang menunjukkan lesi mukosa datar dan displasia halus jauh sebelum berubah menjadi kanker stadium lanjut.
Mengintip lensa mata optik sempit selama berjam-jam menyebabkan kelelahan fisik dan membatasi komunikasi tim selama prosedur yang rumit. modern Endoskopi video listrik menyederhanakan alur kerja rumah sakit:
Tampilan Multi-Penampil: Keluaran video menampilkan video definisi tinggi ke monitor medis besar, memungkinkan ahli endoskopi, perawat, dan peserta pelatihan menonton prosedur bersama-sama.
Pasca Pemrosesan & Pengarsipan: Tim klinis mengambil gambar diam, merekam rangkaian video, dan menandai daerah mukosa yang dicurigai langsung ke database Electronic Health Record (EHR).
Bantuan Ergonomis: Ahli endoskopi beroperasi dari postur alami, mengurangi ketegangan pada leher, bahu, dan mata selama daftar prosedur yang panjang.
Pemrosesan sinyal digital membuka peningkatan optik real-time yang tidak mungkin dilakukan pada peralatan optik lama. Platform modern lingkup gastrointestinal listrik dilengkapi alat diagnostik canggih hanya dengan menekan satu tombol pegangan:
Pencitraan Pita Sempit (NBI): Menyaring cahaya putih hingga panjang gelombang biru (415 nm) dan hijau (540 nm), yang diserap dengan kuat oleh hemoglobin. Pengaturan ini menyoroti pola mikrovaskuler permukaan dan batas mukosa tanpa pewarnaan kimia.
Pembesaran Optik dan Digital: Rakitan lensa presisi tinggi memperbesar hingga 150x tanpa kehilangan kejernihan gambar, memungkinkan biopsi optik real-time pada jaringan yang mencurigakan.
Ketajaman Tepi Perangkat Lunak: Perangkat lunak video internal secara selektif mempertajam batas jaringan, membantu ahli endoskopi menemukan adenoma datar selama pemeriksaan rutin.
Kolonoskop elektrik tidak hanya berfungsi untuk merekam video internal, namun juga berfungsi sebagai portal bedah yang lengkap dan invasif minimal. Berada di samping kabel sinyal internal dan pemandu lampu terdapat saluran kerja berongga khusus (biasanya diameter internal 2,8 mm hingga 4,2 mm).
Lumen internal ini memungkinkan dokter memasukkan instrumen mikro khusus ke dalam poros fleksibel langsung ke lokasi jaringan yang dicurigai:
Forceps Biopsi Dingin dan Panas: Ekstrak sampel mukosa untuk analisis patologis dengan perdarahan minimal.
Jerat Polipektomi: Gunakan arus bedah listrik frekuensi tinggi untuk mereseksi polip bertangkai dan sesil dengan bersih.
Klip dan Injektor Hemostatik: Pasang klip mekanis atau suntikkan vasokonstriktor langsung ke ulkus yang berdarah untuk menghentikan perdarahan akut.
Kuas Sitologi dan Jaring Pengambil: Kumpulkan apusan sel dan bersihkan jaringan yang direseksi atau benda asing dengan aman.
Menggabungkan visualisasi HD real-time dengan saluran instrumen mikro mengubah prosedur bedah invasif yang panjang menjadi intervensi rawat jalan. Dokter mengidentifikasi, mengevaluasi, dan mengobati lesi tahap awal selama satu kali pertemuan kolonoskopi.
Sebagai produsen B2B khusus untuk sistem diagnostik endoluminal canggih, GEIWRE Medical merancang dan membangun platform pencitraan medis yang andal untuk distributor internasional, rumah sakit, dan jaringan klinis. Pusat produksi kami menggabungkan perakitan ruang bersih dengan rekayasa kualitas yang ketat untuk menghasilkan peralatan medis yang tahan lama.
+-----------------------------------------------------------------------+ | PIPA MANUFAKTUR MEDIS GEIWRE | +-----------------------------------------------------------------------+ | 1. Rakitan Mikro Presisi --> Optik Ruang Bersih ISO Kelas 10.000 | | Penyelarasan & Integrasi CMOS | | | | | 2. Penyegelan Kedap Air --> Selubung Luar yang Dilas Laser & | | Ujung Distal Terbungkus Resin | | | | | 3. Pengujian Isolasi Sinyal --> EMC & Pelindung Tegangan Tinggi | | Validasi terhadap Kebisingan ESU | | | | | 4. QC Spektrum Penuh --> Pengujian Stres & Air 100 Jam | | Inspeksi Kebocoran Perendaman | +-----------------------------------------------------------------------+
Perakitan Ruang Bersih Tingkat Lanjut: Kami merakit rangkaian sensor CMOS dan CCD berdensitas tinggi dalam lingkungan ruang bersih Kelas 10.000. Pengaturan penyelarasan optik yang presisi memasangkan lensa mikro ke sensor dengan akurasi sub-mikron, menjamin ketajaman dari tengah ke tepi yang tajam di setiap cakupan.
Kustomisasi OEM/ODM yang Kuat: Kami bermitra erat dengan klien layanan kesehatan untuk memberikan panjang penyisipan cakupan khusus, diameter saluran kerja yang bervariasi, dan antarmuka prosesor video yang disesuaikan. Kami membantu jaringan rumah sakit memenuhi kebutuhan klinis yang berbeda tanpa mengorbankan kinerja sistem.
Standar Kontrol Kualitas yang Ketat: Setiap kolonoskop listrik yang meninggalkan pabrik kami menjalani pengujian lingkungan yang ketat, termasuk siklus termal berulang, uji kelelahan fleksibel, dan uji tekanan multi-titik. Pemeriksaan ini memastikan integritas segel total selama pemrosesan ulang bahan kimia dan siklus desinfeksi tingkat tinggi.
Kepatuhan Global & Logistik B2B: Fasilitas manufaktur kami mempertahankan sertifikasi mutu ISO 13485 internasional, mendukung pemrosesan bea cukai yang lancar, kepatuhan terhadap peraturan, dan cadangan teknis yang andal untuk mitra distribusi kami di seluruh dunia.
Bagi administrator rumah sakit dan manajer pembelian peralatan, membeli sistem kolonoskop listrik memerlukan keseimbangan kinerja dengan biaya pemeliharaan jangka panjang. Mengikuti protokol penanganan dan pemeliharaan yang tepat akan melindungi investasi modal Anda dan mencegah waktu henti yang tidak perlu.
Lingkup elektronik digital mengandung mikroelektronika halus yang dilindungi oleh selubung luar fleksibel yang kedap air. Melindungi komponen internal ini bergantung pada rutinitas pembersihan yang ketat:
Pra-Pembersihan di Samping Tempat Tidur: Siram udara/air dan saluran hisap dengan deterjen enzimatik segera setelah melepas teropong untuk mencegah sisa-sisa biologis mengering di dalam.
Pengujian Kebocoran Wajib: Lakukan uji kebocoran mekanis atau digital sebelum merendam teropong dalam cairan. Mendeteksi perforasi mikro sejak dini akan menghentikan cairan memasuki tabung penyisipan dan menyebabkan korslet pada rangkaian kabel internal atau sensor gambar.
Kompatibilitas Automated Endoscope Reprocessor (AER): Pastikan larutan disinfektan tingkat tinggi (seperti glutaraldehid atau asam perasetat) cocok dengan bahan segel ruang lingkup untuk mencegah degradasi selubung luar seiring waktu.
Sebagian besar perbaikan aktif kolonoskop listrik berasal dari ketegangan fisik dan bukan keausan komponen listrik. Melatih staf klinis mengenai peraturan perawatan ini mengurangi biaya pemeliharaan:
Hindari Jari-jari Bending Ketat: Penyimpanan atau penggulungan lingkup yang lebih rapat dari radius yang direkomendasikan pabrikan akan menyebabkan ketegangan pada kabel defleksi internal dan kabel sinyal.
Gunakan Blok Penggigit yang Tepat: Selalu masukkan blok gigitan pelindung selama prosedur endoskopi bagian atas atau rutinitas diagnostik campuran untuk melindungi poros luar dari kerusakan gigitan.
Lingkungan Penyimpanan yang Tepat: Simpan teropong yang digantung secara vertikal di lemari yang berventilasi baik dan dikontrol suhunya dengan kunci artikulasi dilepas untuk menghilangkan tekanan pada rakitan kabel internal.
Memilih yang tepat cakupan gastrointestinal listrik memerlukan penyesuaian tuntutan beban kasus rumah sakit dengan kinerja prosesor dan kemampuan sensor. Di bawah ini adalah ikhtisar konfigurasi diagnostik populer:
| Gambaran Klinis | Sistem HD Dasar | Sistem NBI/Pembesaran Tingkat Lanjut | Sistem Diagnostik Ultra-Slim |
| Aplikasi Utama | Skrining rutin & biopsi dasar | Karakterisasi lesi tingkat lanjut & ESD | Kolonoskopi pediatrik & striktur |
| Jenis Sensor | CMOS Standar / CCD Resolusi Tinggi | CMOS Densitas Tinggi dengan LED Multi-Band | Array Sensor CMOS Miniatur |
| Diameter Luar | 11,8 mm - 12,8 mm | 12,0 mm - 13,2 mm | 8,5 mm - 9,8 mm |
| Diameter Saluran | 3,2 mm - 3,8 mm | 3,8mm - 4,2mm | 2,2 mm - 2,8 mm |
| Fitur Optik | Pencitraan Cahaya Putih Standar (WLI) | Pencitraan Pita Sempit + Zoom Optik | WLI Standar + Zoom Digital |
Evolusi dari bundel serat optik yang rapuh ke sistem kolonoskop elektrik resolusi tinggi merupakan tonggak penting dalam gastroenterologi modern. Dengan menempatkan sensor gambar mini langsung di ujung distal, sistem ini menghadirkan video definisi tinggi yang jernih, mendukung mode kontras optik tingkat lanjut seperti NBI, dan menghilangkan artefak optik piksel mati permanen.
Dikombinasikan dengan saluran kerja fleksibel yang memungkinkan pengambilan sampel jaringan secara real-time dan intervensi terapeutik, ruang lingkup gastrointestinal listrik modern terus meningkatkan standar deteksi kanker dini dan perawatan invasif minimal.
Sebagai produsen yang berdedikasi, GEIWRE Medical tetap berkomitmen untuk memajukan visualisasi endoluminal melalui perakitan ruang bersih yang tepat, pengujian ketat, dan kemitraan OEM/ODM yang dapat diandalkan. Berinvestasi pada platform lingkup elektronik yang tahan lama dan berkinerja tinggi akan membekali penyedia layanan kesehatan dengan alat yang dibutuhkan untuk memberikan diagnosis yang cepat, akurat, dan hasil pasien yang lebih aman.
Kolonoskop elektrik menggunakan sensor gambar digital kecil (CCD atau CMOS) yang dipasang langsung di ujung distalnya untuk menangkap video secara digital dan mengirimkan sinyal listrik ke porosnya. Kolonoskop serat optik mengandalkan kumpulan serat optik kaca yang rapuh untuk membawa gambar cahaya ke lensa mata optik, sehingga rentan terhadap artefak titik gelap ketika serat individu putus.
Sensor CMOS mengintegrasikan konversi dan amplifikasi sinyal langsung ke setiap chip piksel. Pengaturan ini menurunkan konsumsi daya, mengurangi panas di ujung distal, mempercepat laju pemrosesan frame, dan memungkinkan pengurangan noise digital berkecepatan tinggi untuk pemutaran video yang jernih.
Ya. Setiap kolonoskop listrik modern memiliki saluran kerja internal yang sejajar dengan kabel elektroniknya. Dokter memasukkan instrumen mikro khusus—seperti tang biopsi, jerat polipektomi, dan klip hemostatik—melalui saluran ini untuk menangani lokasi pendarahan, mengumpulkan jaringan, atau mereseksi polip dalam satu pemeriksaan.
Staf harus menjalankan uji kebocoran sebelum merendam teropong dalam cairan selama pembersihan. Mendeteksi kerusakan selubung atau tusukan kecil sejak dini akan menghentikan cairan pembersih agar tidak menembus poros teropong, melindungi kabel internal dan chip sensor dari korsleting listrik dan korosi cairan.
